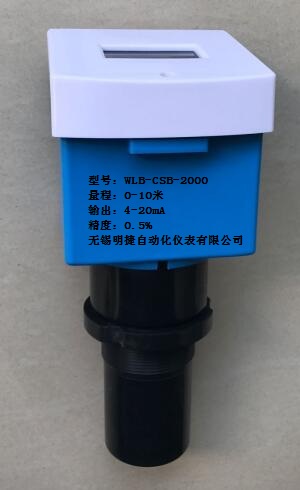

產品名稱：一體化超聲波液位計
產品型號：WLB-CSB-2000
產品特點：一體化超聲波液位計是智能型非接觸式液（物）位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測和計算技術，對干擾信號有抑制功能，從而在根本上提高了儀表的測量精度，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的料位高度測量，也可用于距離的測量。
一體化超聲波液位計的詳細資料：
1、概述
衷心感謝您選購本公司超聲波液位計！
本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
本儀表具有如下特點：
? 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
? 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
? 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到±0.25%，能夠抗各種干擾波。
? 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
? 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
2、技術指標
測量范圍： 0～20m（根據實測量程選定）,以及大功率50米
盲 區： 0.2m～0.6m
測距精度： ±0.25%（標準條件）
測距分辨率： 1mm
壓 力： 常壓
儀表顯示： 自帶LCD顯示
信號輸出： 4～20mA，2路繼電器，RS485
供電電壓： DC24V
環境溫度： －20℃ ～ ＋60℃
防護等級： IP65
3、儀表安裝

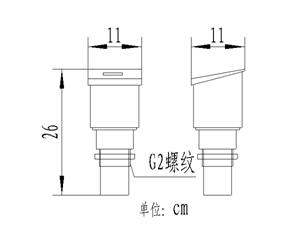

3.1儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）
安裝方法：
開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

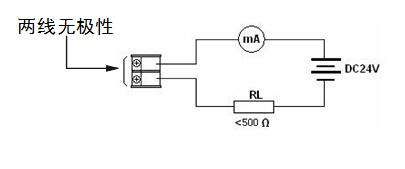

3.2 二線制儀表接線
3.3 安裝參數含義
如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。
儀表盲區指儀表在探頭附近無法測量的區域，高液位與探頭間距應大于盲區，例盲區為0.5m，則高液位與探頭間距必須大于0.5m。如：量程：6米，盲區：0.45米，實際測量為：0~5.55米
探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。
3.4 儀表安裝原則
1）探頭發射面到低液位的距離，應小于選購儀表的量程。
2）探頭發射面到高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
6）若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑
大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內
徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。
3.5 安裝注意事項
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外
安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
