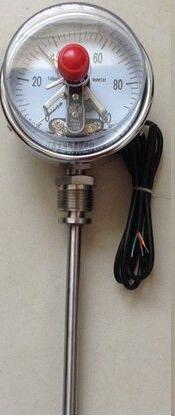

產品名稱：雙金屬電接點溫度計
產品型號：WSS-4系列
產品特點： 雙金屬電接點溫度計帶有電接觸裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。
雙金屬電接點溫度計的詳細資料：
雙金屬電接點溫度計WSSX-4系列
雙金屬電接點溫度計帶有電接觸裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。

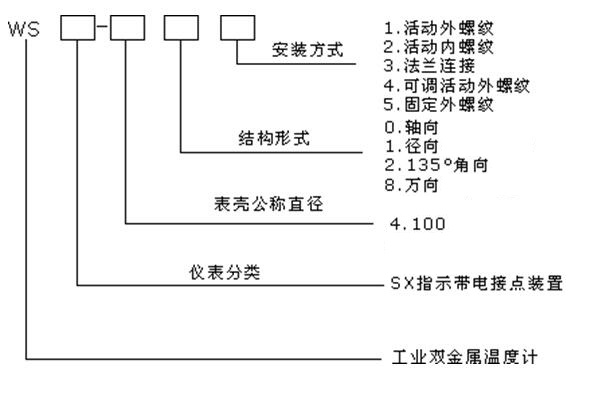

型號命名：
技術參數：
|
型號 |
公稱直徑 |
測量范圍 |
分格值 |
插入長度 |
保護管直徑 |
安裝螺紋 |
|
WSSX-4□ |
100 |
0-50 |
1 |
75;100; |
10 |
M27×2 |
精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
大工作電流：1A
持續電流：0.6A
大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998

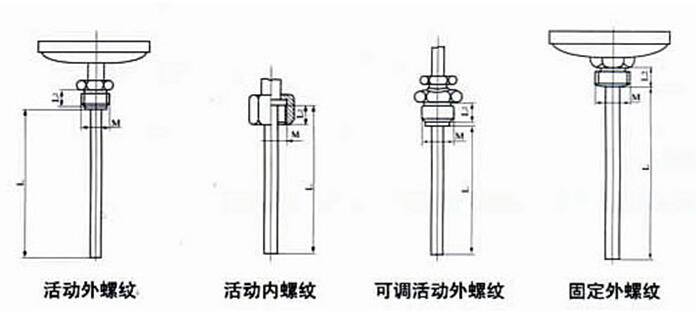

安裝方式：

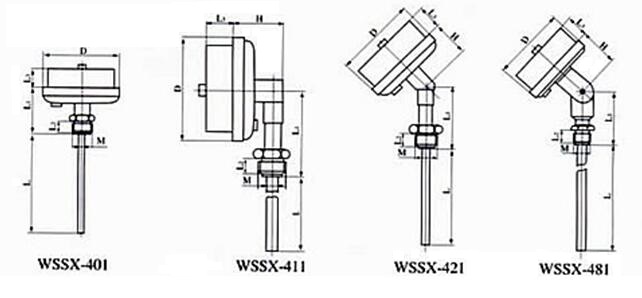

外形尺寸：
|
型號 |
外形尺寸mm |
||||||
|
D |
H |
L |
L1 |
L2 |
L3 |
M |
|
|
WSSX-401 |
100 |
/ |
75;100; |
72 |
16 |
42 |
27×2 |
|
WSSX-411 |
46 |
94 |
|||||
|
WSSX-421 |
44 |
82 |
|||||
|
WSSX-481 |
58 |
64 |
|||||
使用與訂貨須知：
使用安裝時保護管不可彎曲變形，保護管沒入介質中長度不得小于75mm，測量大流量或強腐蝕介質時需加保護套管。
訂貨時請說明名稱、型號、測量范圍、保護管長及安裝螺紋。
