產品名稱：定位型壓力表
產品型號：Y-60/100/150-D系列
產品特點：定位壓力表主體為Ф60 Ф100 Ф150各型壓力表，內部設定位裝置組成定位壓力表。如不銹鋼定位壓力表Y-100B-D、定位微壓表YE-100-D、定位耐震壓力表YN-100-D等。 定位壓力表可任意調正限定壓力指針，可清晰標定工作壓力的上下限位置，以警示現場操作人員。定位裝置為紅綠兩個指針，可由儀表外設置的旋鈕調定其位置。
定位型壓力表的詳細資料：

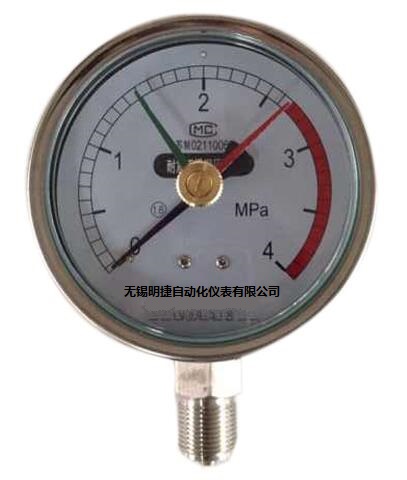

定位壓力表Y-60D/100D/150D
定位壓力表特點：
1、儀表主體為Ф60 Ф100 Ф150各型壓力表，內部設定位裝置組成定位壓力表。如不銹鋼定位壓力表Y-100B-D、定位微壓表YE-100-D、定位耐震壓力表YN-100-D等。
2、定位壓力表可任意調正限定壓力指針，可清晰標定工作壓力的上下限位置，以警示現場操作人員。
3、定位裝置為紅綠兩個指針，可由儀表外設置的旋鈕調定其位置。

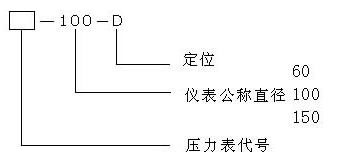

定位壓力表型號命名：
技術參數：
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
Y-60/D Y-60T/D Y-60Z/D Y-60ZQ/D |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100 |
|
Y-100/D |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6 |
|
|
Y-150/D |
徑向無邊 |
||
|
YN-60/D YN-60T/D YN-60Z/D YN-60ZQ/D |
徑向無邊 |
±1.6 |
|
|
YN-100/D |
徑向無邊 |
||
|
YN-150/D |
徑向無邊 |
||
|
Y-60B/D Y-60TB/D Y-60ZB/D Y-75ZQB/D |
徑向無邊 |
±2.5 |
|
|
Y-100B/D |
徑向無邊 |
±1.6 |
|
|
Y-150B/D |
徑向無邊 |
||
|
Y-60B-Z/D Y-60TB-Z/D Y-60ZB-Z/D Y-60ZQB-Z/D |
徑向無邊 |
±2.5 |
|
|
Y-100B-Z/D |
徑向無邊 |
±1.6 |
|
|
Y-150B-Z/D |
徑向無邊 |
|

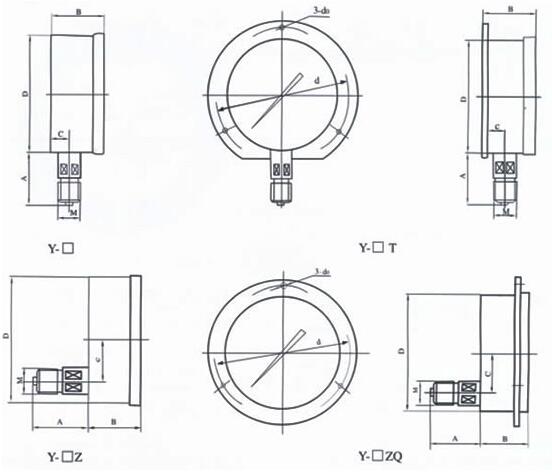

型號 |
外形尺寸 mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
Y-60/D |
31 |
32 |
14 |
60 |
/ |
/ |
14X1.5 |
|
Y-60T/D |
31 |
32 |
15 |
75 |
3.4 |
||
|
Y-60Z/D |
30 |
32 |
0 |
/ |
/ |
||
|
Y-60ZQ/D |
30 |
32 |
0 |
75 |
3.4 |
||
|
Y-100/D |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
Y-100T/D |
44 |
46 |
19 |
118 |
5.5 |
||
|
Y-100Z/D |
43 |
45 |
34 |
/ |
/ |
||
|
Y-100ZQ/D |
43 |
45 |
44 |
118 |
5.5 |
||
|
Y-150/D |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
Y-150T/D |
50 |
48 |
20 |
165 |
5.5 |
||
|
Y-150Z/D |
51 |
47 |
55 |
/ |
/ |
||
|
Y-150ZQ/D |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：連接螺紋可按要求訂貨 |
|||||||
使用與訂貨須知：
其使用條件同原選用壓力表。調定指針時請輕緩轉動設定旋鈕。訂貨時請說明選用的壓力表型號，公稱直徑，測量范圍，精確度等級及定位代號-D。
